什么是安规电容?安规电容的工作原理是怎样的?安规电容有哪些安全等级?相信很多小伙伴们都听说过安规电容,但是对这几个问题都不是特别了解。今天弗瑞鑫小编就来为大家介绍:安规电容的概念、工作原理以及安全等级,希望能帮到有需要的朋友们。
一、什么是安规电容?

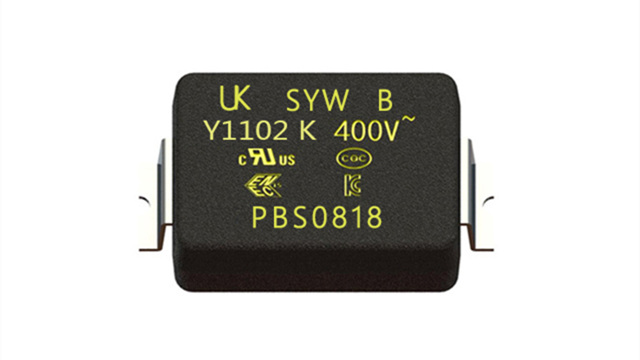

安规电容是指电容器故障后,不会导致电击,不危及人身安全的安全电容器。安规电容通常用于电源滤波器,分别对共模和差模起到滤波的作用。
安规电容可以分为两类:X电容和Y电容。
x电容器是跨接在电力线两线的(L-N)金属薄膜电容一般用于之间的电容。
Y电容分别跨接在电力线两线和地面之间(L-E,N-E)电容器通常是成对出现的。基于漏电流的限制,Y电容值不能太大。
一般X电容为uF级,Y电容为nF级。X电容抑制差模干扰,Y电容抑制共模干扰。
二、安规电容的工作原理
安规电容工作原理:当压力直接作用于测量膜表面时,膜产生微小变形,测量膜上的高精度电路将微小变形变成与压力成正比的高线性,变成与激历电压也成正比的电压信号。
安规电容的放电不同于普通电容器。外部电源断开后,普通电容器的电荷会保持很长时间。如果用手触摸,就会充电,而安规电容则没有这个问题。出于安全考虑和EMC考虑,一般建议在电源入口增加安规电容。在交流电源输入端,通常需要增加三个安规电容来抑制EMI的传导干扰。它们用于电源滤波器,起到电源滤波的作用,分别对共模和差模干扰起到滤波的作用。
三、安规电容的安全等级
安规电容安全等级应用中允许的峰值脉冲电压过电压等级(IEC664)
X1 》2.5kV ≤4.0kV Ⅲ
X2 ≤2.5kV Ⅱ
X3 ≤1.2kV ——
安规电容安全等级绝缘类型额定电压范围
Y1 双重绝缘或加强绝缘≥ 250V
Y2 基本绝缘或附加绝缘≥150V ≤250V
Y3 基本绝缘或附加绝缘≥150V ≤250V
Y4 基本绝缘或附加绝缘《150V
通常情况下,Y电容的电容量需要受到一定的限制,以控制在额定频率和额定电压下的泄漏电流的大小和对系统EMC性能的影响。GJB151规定Y电容器的容量不应大于0.1uF。Y电容除了满足相应的电网电压耐压性外,还要求该电容器在电气和机械性能方面有足够的安全余量,主要防止在极端恶劣的环境条件下出现击穿短路的情况。对于保护人身安全方面,Y电容的耐压性能起到了非常重要的作用。
