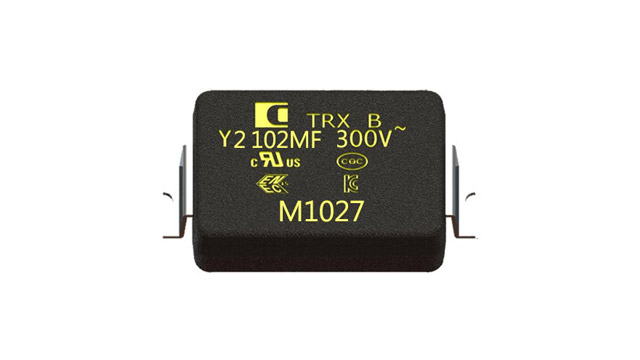

在电路中,安规y电容连接在火线和地像之间。它常用于电源滤波器中,用于滤除电源和共模干扰。
安规y电容的电容量必须受到限制,以达到控制在额定频率和额定电压下流过它的漏电流大小以及对系统EMC性能影响的目的。GJB151规定,安规y电容的容量不得大于0.1uF。除了满足相应的电网耐压外,安规y电容还要求在电气和机械性能方面有足够的安全裕度,以避免在极端恶劣的环境条件下发生击穿和短路。安规y电容的耐压性能对保护人身安全具有重要意义。
安规y电容的安全等级:
Y1≥250V,允许峰值脉冲电压>8KV;
150V≤Y2≤300V,允许峰值脉冲电压>5KV,
Y4<150V,允许峰值脉冲电压>2.5KV
安规y电容应用
许多隔离开关电源在初级和次级上添加安规y电容,以向次级的初级共模电流提供回路,以减少共模电流对输出的影响。安规y电容串联在高压接地和低压接地之间。有时两个安规y电容会串联使用,以提高高压接地和低压接地之间的耐压。有时,耐压不足,可以选择高压陶瓷电容器作为Y电容器。
连接Y电容器有四种常见方式:
①输入端,和共模电感形成滤波器,L和N分别对PE加;
②储能大电容正负端对PE加;
③输出端对PE加;
④变压器原副边跨接。
