电容是一个物理量,表示电容器保持电荷的容量。在物理学方面,电容是一种静态电荷存储介质,可能永久存在。这是它的特点。它有广泛的应用。它是电子和电力领域不可或缺的电子元件。主要用于电力滤波器、信号滤波器、信号耦合、谐振、滤波、补偿、充放电、储能、直流隔离等电路。
今天弗瑞鑫电子小编带大家了解,电容电路标记、电容直接标记和数字标记的识别
1、电路中电容器的标记识别
电路中电容器的识别通常分为两部分:一是电路图形符号,表示电容器的类型;一部分是字母+数字,表示电路中电容器的序列号和主要参数。如下图所示,电路图中电容的识别:
C1为电路中电容器的序列号,为普通电阻,无极性,0.1μF为电容值;
C3也是电路中电容器的序列号,电解电容器,具有极性;
TC1是可变电容器。

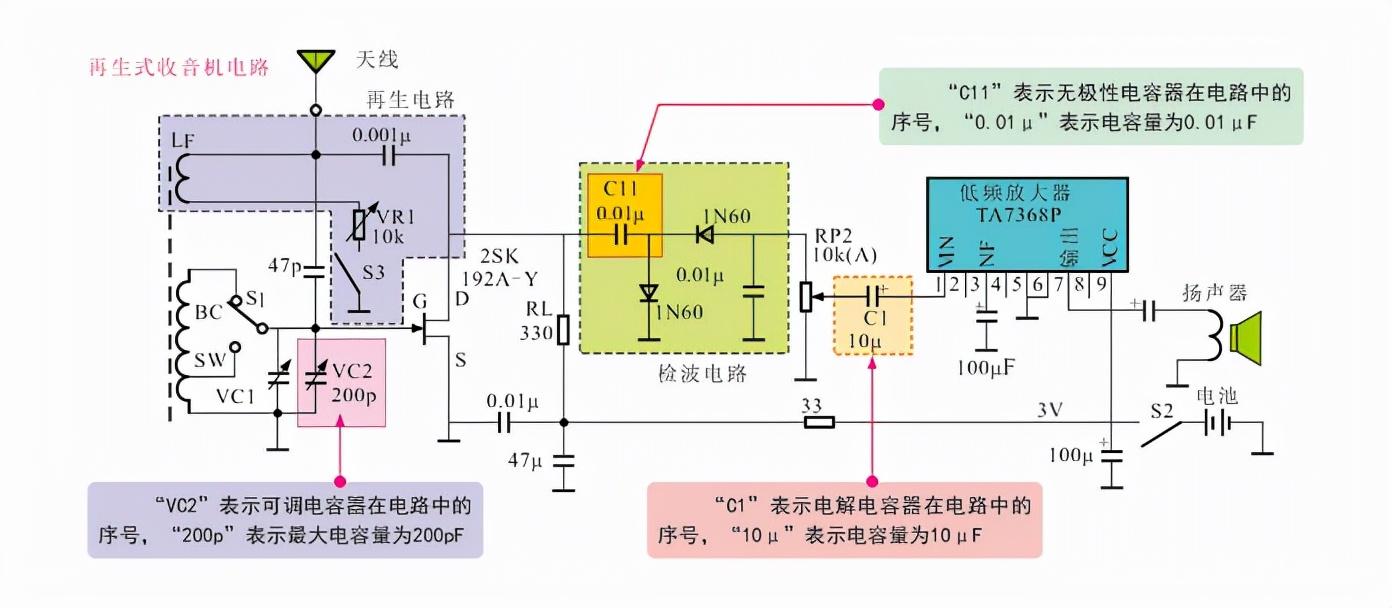

如下图所示:VC2表示电路中可调电容器的序列号,“200p”表示200pF的最大电容
C1表示电路中电解电容器的序列号,0.1μF为电容值。
C11表示电路中非极性电容器的序列号,0.1μF为电容值。
2、电容直接标记识别
电容通常使用索引法在电容器外壳上标记一些代码符号,电容值和主要参数用不同的数字和字母表示。根据中国国家标准,电容型号识别由6部分组成。
C: 是电容的符号
BB:材料
23:序列号
0.1:电容,一般用数字表示
J: 是否允许偏差
类型:通常用字母或数字表示

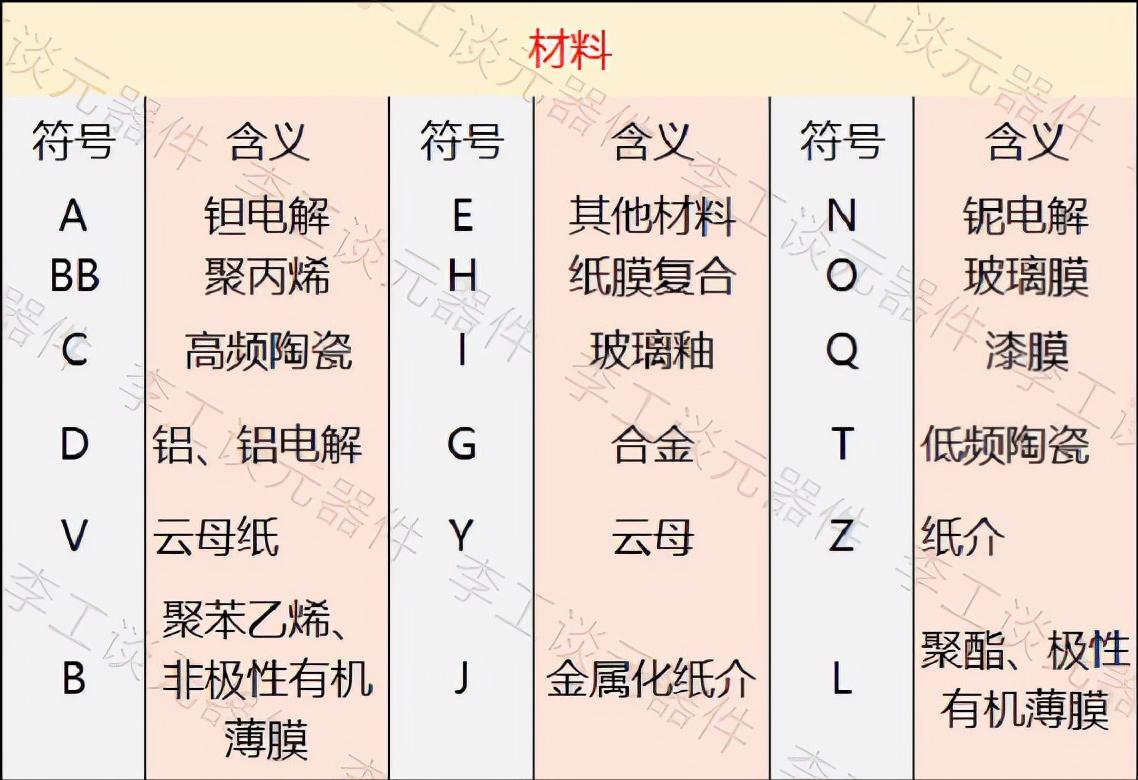

具体字母的含义如下图所示:
3、电容数字标记识别

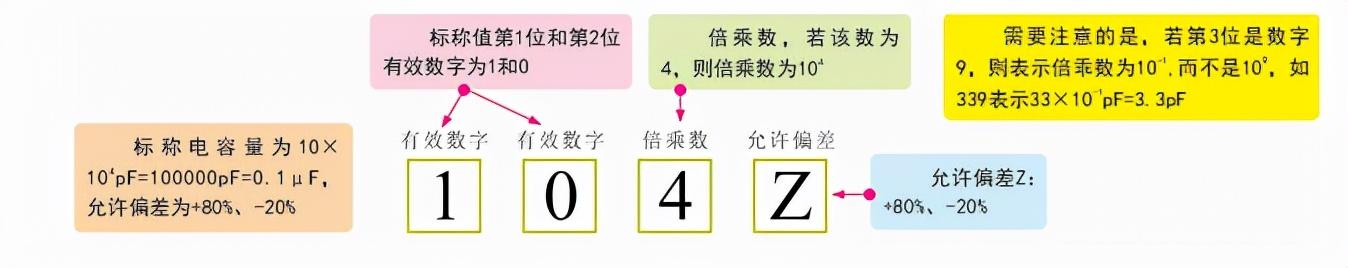

数字识别是指使用数字或数字和字母的组合来标记电容器的主要参数值。下图显示了电容参数数字标记法的读取方法。
例如,104Z为10x10000pF=0.1μF。允许误差:+80%,-20%
第一位和第二位是有效值,因此10等于10。
第三位是被乘数。如果被乘数是4,则是10的四次方。其他类似。特殊情况:9是10的负幂,即0.1。

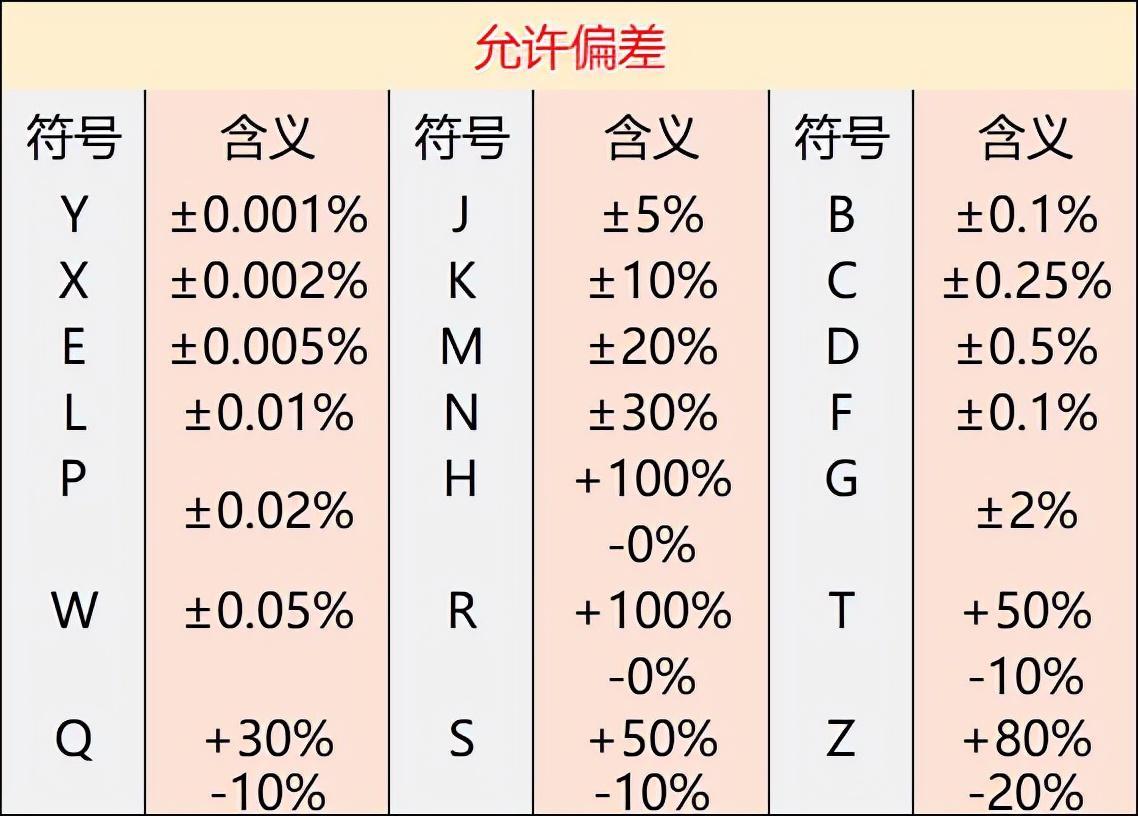

第四位是允许偏差,Z:+80%,-20%。允许偏差见上图。
