高频开关电源是一种开关设备。
开关电源可分为交流输入开关电源和直流输入开关电源。
我们通常指交流输入开关电源,将交流电源转换为DC电源。
高频开关电源中电容的技术参数主要包括电容、介电强度、损耗角、稳定性等。
电容器分为X电容器和Y火线和零线之间的电容器X电容器X用于电源滤波器,用于滤波电源,也用于滤波差模干扰。
Y电容器用于消除共模干扰。
它也是一个电容器,通常用于在两条电力线和接地线之间跨接(L-E,N-E)上。
由于漏电电流的限制,电容值Y不能太大。
X电容器和Y电容器是安全电容器。
不同之处在于电容器X在差分模式下,电容器通过连接到输入线的两端来抑制干扰Y在输入线和接地线之间连接,以抑制共模下的干扰。

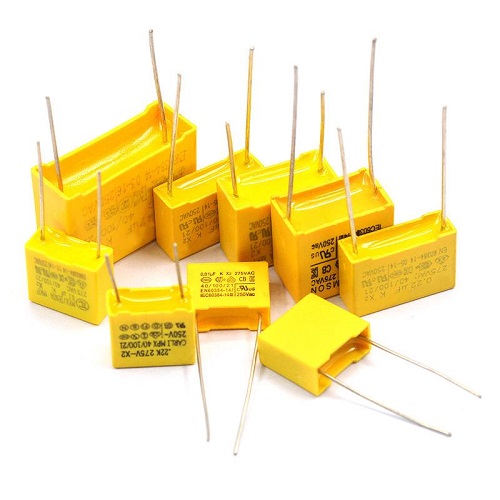

X电容-金属膜电容器;通常,X电容器主要是纹波电流电阻大的聚酯薄膜电容器。
这种电容器体积相对较大,但允许的瞬时充放电电流也很大,内部电阻也很小。
X方形用高压塑料包装cbb电容。
cbb电容器不仅具有更好的电气性能,而且能有效降低高频脉冲与电源输入并联对电源的影响。
Y电容器-通常是高压陶瓷。
Y连接在相线和接地线之间。
为了不超过接地电缆的允许泄漏值(根据适用的安全标准定义),这些电容器的值大约几个nF。
一般来说,电容器Y应与噪声干扰较大的电线连接。
Y1用于跨越一、二次侧的双绝缘Y电容器。
Y有单绝缘Y绕过主侧的电容(即FG接地保护是线路)FG线。
X电容;Y切换电源时,电容功能不同,不能相互替换。
电容在高频开关电源中的技术参数主要包括电容、介电强度、损耗角、稳定性等,X电容器和Y开关电源中的电容器功能不同,不能相互替换。
