安规电容在开关电源上究竟起着什么作用

在进行开关电源设计时,工程师们都会接触到安规电容,这是一个非常关键的元件,对于开关电源来说,安规电容也是必不可少的电子元件,但是安规电容在开关电源上究竟起着什么作用,许多外行人士都不知道,本文中介绍了这篇文章,来分享一下在开关电源上的安规电容



什么是安规电容

百科全书对它的解释是:指电容器故障后不会导致电击或危及人身安全的安全电容器。事实上,它不仅用于保护用户的安全,而且是电路上非常重要的滤波器电容器。而安规电容分为X、Y两种电容,在普通开关电源上,需用 X和 Y电容配合使用,起到保护使用者安全和 EMC滤波的作用。



X2电容主要指并联于电网之间,即指零线和导线之间的电容量,它可以过滤掉电网线路之间的串模干扰(又称差模干扰)。X2电容的额定电压越高越好,业界最低电压为275 VAC,中等为310 VAC,较好的额定电压为350/380 VAC,额定电压越高,余量越多,使用寿命越长,滤波效果越好。

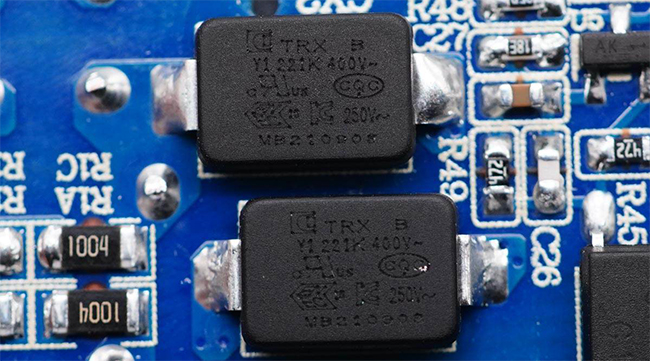

其主要作用是抑制共模干扰,能够滤除由主绕组、次级绕组耦合电容产生的共模干扰电容器,称为“Y电容”,一端接一侧直流高压,另一端接二次侧侧高压(用于滤除主绕组、次级绕组耦合电容而形成的)。



开关电源可不可以不用安规电容?

即使不用
安规电容,理论上也可以使用,不过电源寿命会变短(市电中可能有不正常的脉冲电压,比如闪电等,这可能导致开关电容容易损坏),同时电源本身也需要经过安规认证,如果不用安规电容,开关电源就过不了检测,所以必须要有安规电容。
